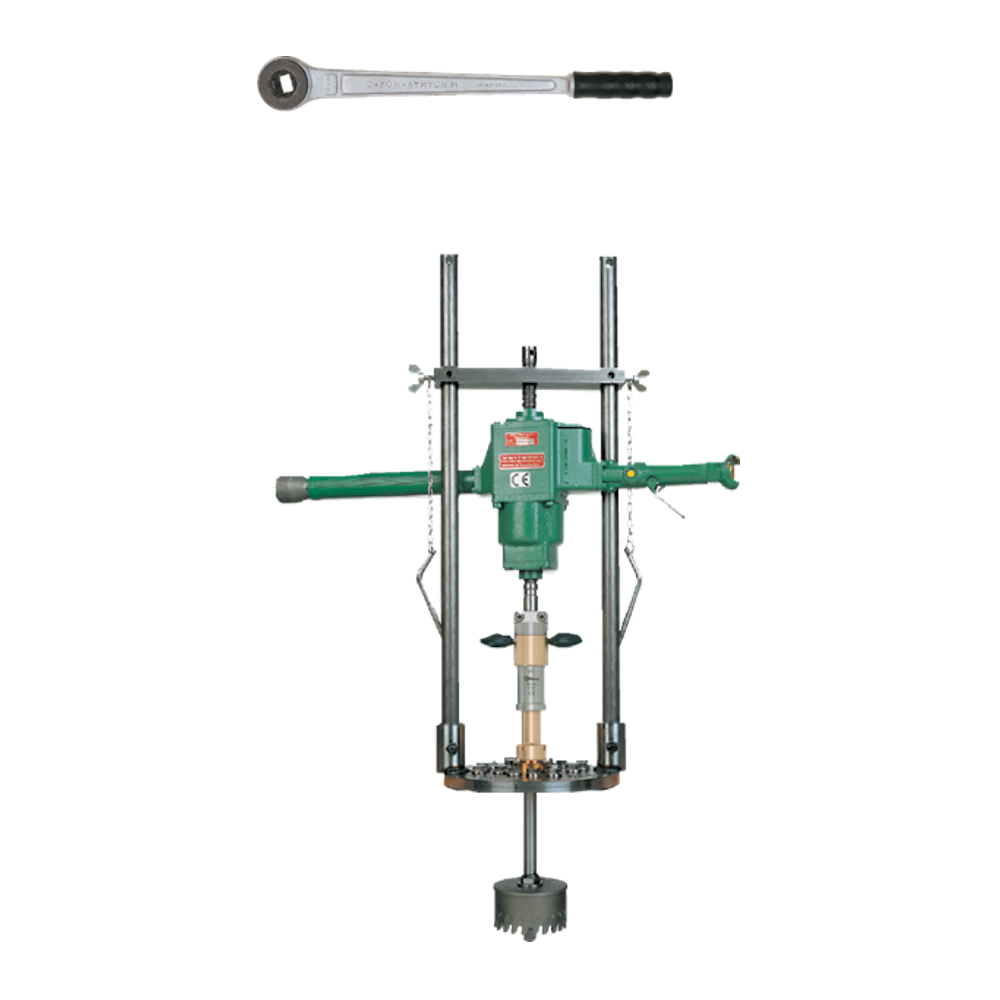

Оборудование для врезки Ø 40-150 мм в стальные и чугунные трубопроводы под давлением до 8 бар
Характеристики
Характеристики
|
Технические характеристики |
|
|
Диаметры врезки (Ду): |
Ø 40-150 мм |
|
Ø вырезаемых отверстий: |
36,45,59,72,90,115,140 мм |
|
Макс. рабочее давление: |
8 бар |
|
Материал трубопроводов: |
сталь, чугун |
|
Ø буровой штанги: |
25 мм |
|
Макс. допустимая t, С° |
80° С |
|
Тип привода: |
ручной, пневматический (арт. 237 920) |
|
Расстояние м/у опорами: |
260 мм |
|
Тип подключения: |
фланец 40-150 мм PN 10 + 16 |
|
Высота мин.: |
895 мм |
|
Высота макс.: |
945 мм |
|
Вес устройства для врезки, отдельно: |
23 кг |
Комплектация оборудования для врезки Ø 40-150 мм в стальные трубопроводы до 8 бар
|
№ |
Арт. |
Комплектация для врезки 50-100 мм |
Прайс без НДС за ед. Евро |
|
1 |
260 003 |
Устройство "Perfekt-3" для гладкой штанги |
5 375,00 |
|
2 |
119 440 |
Адаптер для опрессовки |
814,00 |
|
3 |
266 150 |
Фланец 40-150 мм PN10+16 НР 1 1/4'' со штативом арт. 266 150, в ящике арт. 260 993 |
13 875,00 |
|
4 |
142 100 |
Штанга 25 мм L=1000 мм Н7/8''-В5/8'' |
2 253,00 |
|
5 |
375 561 |
Рычаг-трещотка 20 мм L= 500 мм |
909,00 |
|
6 |
317 111 |
Фреза HSS 45 мм Ду 50 7/8'' для стали и чугуна |
1 828,00 |
|
|
317 112 |
Фреза HSS 59 мм Ду 65 7/8'' для стали и чугуна |
2 829,00 |
|
|
317 113 |
Фреза HSS 72 мм Ду 80 7/8'' для стали и чугуна |
3 733,00 |
|
|
317 114 |
Фреза HSS 90 мм Ду 100 7/8'' для стали и чугуна |
4 707,50 |
|
|
317 115 |
Фреза HSS 115 мм Ду 125 7/8'' для стали и чугуна |
7 410,00 |
|
|
317 216 |
Фреза HSS 140 мм Ду 150 7/8'' для стали и чугуна |
11 225,00 |
|
7 |
328 011 |
Сверло центровочное HSS 23/75 мм 5/8" для 50-100 мм |
1 014,50 |
|
|
328 413 |
Сверло центровочное HSS 23/96 мм 5/8" для 125-150 мм |
1 466,50 |
|
8 |
370 997 |
Силикон для смазки быстроизнашивающихся частей - 1 кг. |
1 033,00 |
|
9 |
237 920 |
Пневмопривод для врезок до 150 (6") |
32 525,00 |
|
|
|
Итого: |
90 997,50 |
|
№ |
Арт. |
Дополнительное оборудование для врезки 40 мм |
Прайс без НДС за ед. Евро |
|
3 |
123 086 |
Штанга 25 мм L=830 мм ВР 3/4'' |
1 250,00 |
|
10 |
409 820 |
Адаптер для штанги НР 3/4''-НР3/8''- ВР М12 |
305,50 |
|
5 |
394 216 |
Фреза HSS 36 мм (1 1/2") 3/8'' для стали и чугуна |
1 303,00 |
|
6 |
328 002 |
Сверло центровочное HSS 14/60 мм, М 12 |
547,00 |
|
|
|
Итого: |
3 405,50 |
|
|
|
|
|
|
|
|
Итого без дополнительного оборудования: |
90 997,50 |
|
|
|
Итого с дополнительным оборудованием: |
94 403,00 |
|
|
|
|
|
|
|
|
*комплектация может меняться в зависимости от задач |
|
Ящики транспортировочные
|
№ |
Наименование |
Арт. |
|
б/н |
Ящик транспортировочный деревянный |
260 993 |
|
для оборудования и привода арт. 237 920* |
||
|
Размеры: 1280 x 450 x 220 мм (макс. длина штанги: 1230 мм) |
||
|
*поставляется вместе с пневматическим приводом и комплектом оборудования |
||
