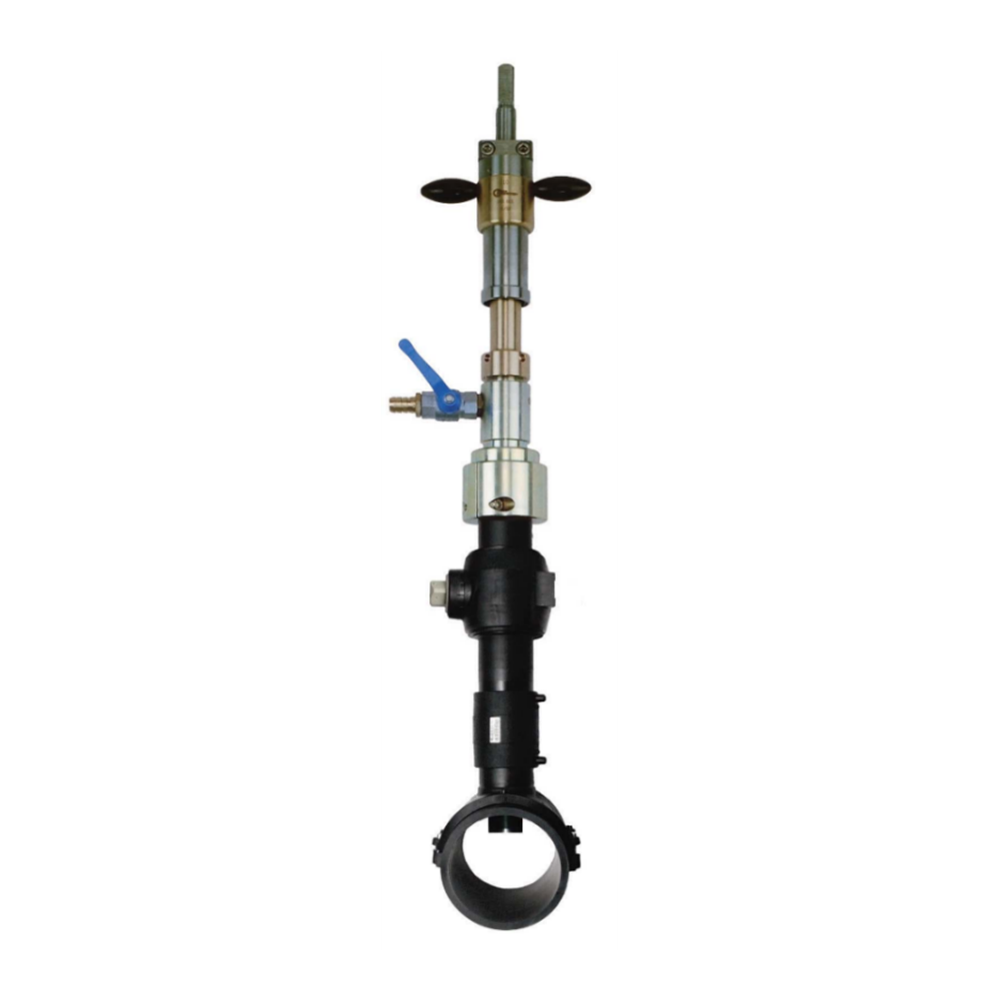

Оборудование для врезки под давлением в действующие полиэтиленовые газо- и водопроводы
Характеристики
Характеристики
|
Технические характеристики |
|
|
Тип подключения: |
через ПЭ шаровый кран 50,63,90,110,125,160,225,315 мм |
|
|
через фланцевый шаровый кран/фланцевую арматуру 50-200 мм (используются фланцевые адаптеры) |
|
|
через отвод накладного ухода (седлового отвода, патрубка-накладки) 50,63,90,110,125,160,225,315 мм при врезке в безнапорные трубопроводы |
|
Ø вырезаемых отверстий: |
36, 45, 60 (65), 84, 95, 123, 154, 172 мм* |
|
|
*возможно изготовление фрез любых диаметров и длин |
|
SDR трубопроводов: |
SDR 11, SDR 17, SDR 17,6 |
|
Тип привода: |
ручной (рычаг-трещотка) |
|
Макс. рабочее давление: |
Газ – 10 бар |
|
|
Вода – 16 бар |
|
Макс. допустимая t,°С: |
80 °С |
|
Уплотнители: |
NBR (нитрильный каучук/пербутан) |
|
Буровая штанга: |
Ø25 мм с наружным квадратным хвостовиком 20 мм |
Комплектация оборудования для врезки в ПЭ Ø 50-315 мм через шаровый кран
|
№ |
Арт. |
Комплектация для врезки 50-160 мм |
Прайс без НДС за ед. Евро |
|
1 |
260 003 |
Устройство "Perfekt-3" для гладкой штанги |
5 375,00 |
|
2 |
123 120 |
Штанга 25 мм L=1200 НР3/8" (для врезки 50-63 мм) |
1 720,00 |
|
|
142 140 |
Штанга 25 мм L=1400 НР7/8''-ВР5/8'' (для врезки 90-160 мм) |
2 676,00 |
|
3 |
375 561 |
Рычаг-трещотка 20/500 мм |
909,00 |
|
4 |
316 316 |
Соединение резьбовое НР 1 1/4'' - НР 1 1/2'' с краном |
1 141,50 |
|
5 |
345 062 |
Устройство зажимное 50 мм |
2 134,50 |
|
|
345 063 |
Устройство зажимное 63 мм |
2 134,50 |
|
|
345 090 |
Устройство зажимное 90 мм |
2 310,00 |
|
|
345 110 |
Устройство зажимное 110 мм |
2 675,00 |
|
|
345 125 |
Устройство зажимное 125 мм |
3 175,00 |
|
|
345 160 |
Устройство зажимное 160 мм |
4 040,00 |
|
6.1. |
295 616 |
Фреза ПЭ 36 мм для врезки д.50 3/8" L= 60 мм (S max. = 30 мм) |
1 320,00 |
|
|
295 618 |
Фреза ПЭ 45 мм для врезки д.63 3/8" L= 60 мм (S max. = 30 мм) |
1 620,00 |
|
6.2. |
317 732 |
Фреза ПЭ 65 мм для врезки д.90 7/8" L= 60 мм (S max. = 21 мм) |
3 098,00 |
|
|
317 733 |
Фреза ПЭ 84 мм для врезки д.110 7/8" L= 65 мм (S max. = 21 мм) |
5 231,50 |
|
|
317 734 |
Фреза ПЭ 95 мм для врезки д.125 7/8" L= 70 мм (S max. = 21 мм) |
7 157,00 |
|
|
317 735 |
Фреза ПЭ 123 мм для врезки д.160 7/8'' L= 75 мм (S max. = 21 мм) |
9 322,00 |
|
7.1. |
295 600 |
Приспособление для удаления купона из фрезы 3/8" |
478,50 |
|
7.2. |
317 731 |
Приспособление для удаления купона из фрезы 7/8" L=100 мм |
355,00 |
|
8 |
370 997 |
Силикон для смазки быстроизнашивающихся частей - 1 кг. |
1 033,00 |
|
9 |
345 990 |
Ящик деревянный для оборудования |
3 803,00 |
|
|
|
Итого: |
61 708,50 |
|
№ |
Арт. |
Дополнительное оборудование для врезки 225,315 мм |
Прайс без НДС за ед. Евро |
|
2 |
142 180 |
Штанга 25 мм L=1800 Н7/8''-В5/8'' (для врезки д.225 мм) |
3 086,50 |
|
|
011 |
Штанга 25 мм L=2000 Н7/8''-В5/8'' (для врезки д.315 мм) |
3 385,93 |
|
|
011 |
Штанга 25 мм L=2900 Н7/8''-В5/8'' (для врезки д.315 мм) |
4 845,00 |
|
5 |
345 225 |
Устройство зажимное 225 мм |
8 325,00 |
|
|
011 |
Устройство зажимное 315 мм |
21 250,00 |
|
6.2. |
011 |
Фреза ПЭ 154 мм для врезки д. 225 7/8'' L= 150 мм (S max. = 56 мм) |
43 200,00 |
|
|
317 747 |
Фреза ПЭ 172 мм для врезки д. 315 7/8'' L= 140 мм (S max. = 56 мм) |
21 667,50 |
|
|
011 |
Фреза ПЭ 230 мм для врезки д. 315 7/8'' L= 160 мм (S max. = 56 мм) |
73 750,00 |
|
7.2. |
317 741 |
Приспособление для удаления купона из фрезы 7/8" L = 170 мм |
691,00 |
|
|
|
Итого: |
180 200,93 |
|
№ |
Арт. |
Фрезы удлиненные (дополнительное оборудование) |
Прайс без НДС за ед. Евро |
|
6.2. |
295 828 |
Фреза ПЭ 60 мм для врезки д.90 7/8" L= 90 мм (S max. = 41 мм) |
3 052,50 |
|
|
011 |
Фреза ПЭ 84 мм для врезки д.110 7/8" L= 100 мм (S max.= 41 мм) |
7 250,00 |
|
|
011 |
Фреза ПЭ 84 мм для врезки д.110 7/8" L= 120 мм (S max. = 56 мм) |
8 700,00 |
|
|
317 744 |
Фреза ПЭ 95 мм для врезки д.125 7/8" L= 100 мм (S max. = 41 мм) |
9 773,50 |
|
|
011 |
Фреза ПЭ 95 мм для врезки д.125 7/8" L= 130 мм (S max. = 56 мм) |
10 975,00 |
|
|
317 745 |
Фреза ПЭ 123 мм для врезки д.160 7/8" L= 120 мм (S max. = 46 мм) |
13 093,00 |
|
|
011 |
Фреза ПЭ 123 мм для врезки д.160 7/8" L= 160 мм (S max. = 73 мм) |
13 975,00 |
|
|
|
Итого: |
66 819,00 |
|
|
|
*S - толщина стенки ПЭ трубопровода |
|
|
|
|
**комплектация может меняться в зависимости от задач |
|
Ящик транспортировочный
|
№ |
Наименование |
Арт. |
|
9 |
Ящик деревянный транспортировочный для |
345 990 |
|
оборудования |
||
|
Размеры: 1480 x 350 x 320 мм (макс. длина штанги: 1400 мм) |
||
