Оборудование для врезки Ø 80-250 (400) мм в стальные и чугунные трубопроводы под давлением до 6 бар
Характеристики
Характеристики
|
Технические характеристики |
|
|
Диаметры врезки (Ду): |
Ø 80-250 (300,400) мм |
|
Ø вырезаемых отверстий: |
72, 90, 115, 140, 165, 190, 235 мм |
|
Макс. рабочее давление: |
6 бар |
|
Материал трубопроводов: |
сталь, чугун |
|
Ø буровой штанги: |
40 мм |
|
Макс. допустимая t, С° |
80° С |
|
Тип привода: |
ручной, пневматический (арт. 119 901) |
|
Расстояние м/у опорами: |
290 мм |
|
Тип подключения: |
фланец 80-250 мм PN 10 + 16 |
|
|
фланцевый переходник 300-400 мм |
|
Высота мин.: |
1055 мм |
|
Высота макс.: |
1260 мм |
|
Вес устройства для врезки, отдельно: |
49 кг |

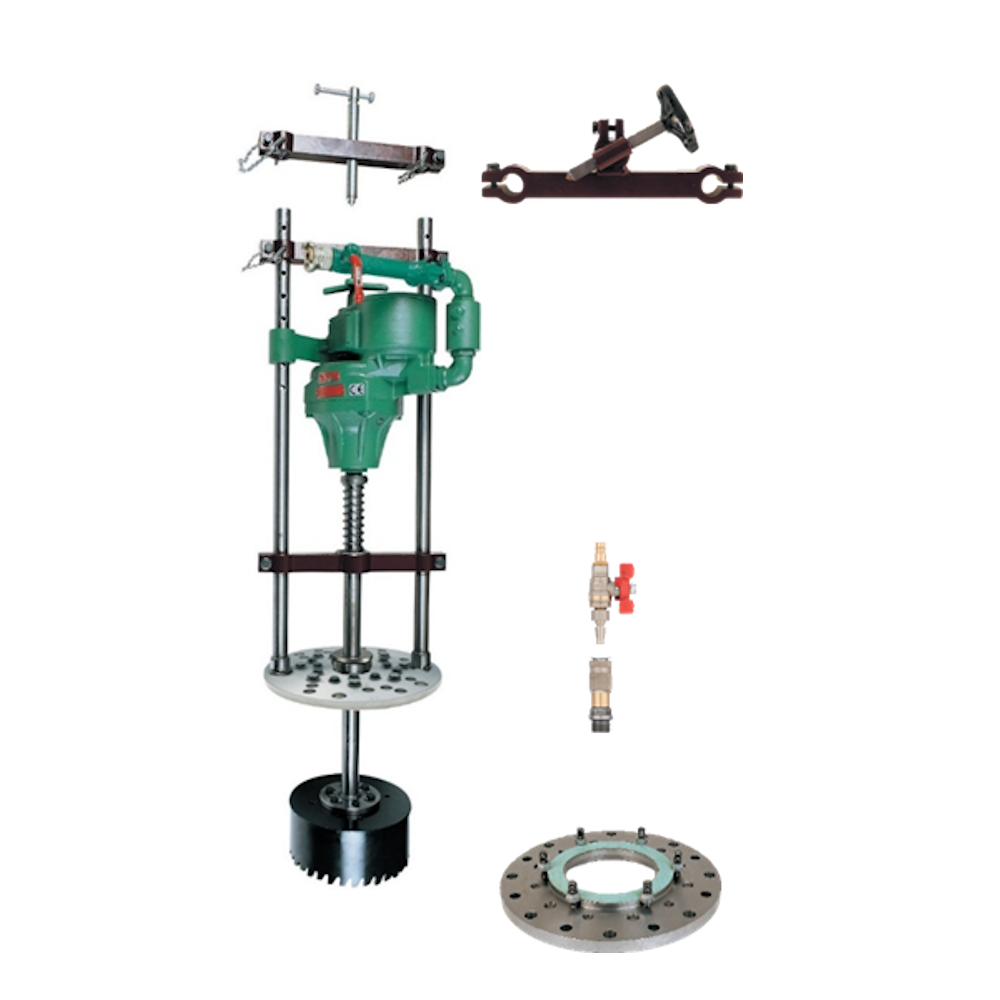

Комплектация оборудования для врезки Ø 80-250 (400) мм в стальные трубопроводы до 6 бар
|
№ |
Арт. |
Комплектация для врезки 80-250 мм |
Прайс без НДС за ед. Евро |
|
1 |
119 812 |
Устройство для врезки 80-250 мм, в ящике арт. 119 801 |
38 000,00 |
|
2 |
119 440 |
Адаптер для опрессовки оборудования |
814,00 |
|
3 |
119 804 |
Перемычка опорная для системы врезки |
5 066,00 |
|
4 |
144 609 |
Штанга 40 мм L=870 мм, НР 7/8" - ВР 5/8" для врезки 80-125 мм |
1 683,00 |
|
|
143 700 |
Штанга 40 мм L=970 мм, c фланцем 140 мм для врезки 150-250 мм |
4 906,00 |
|
5 |
120 580 |
Рычаг-трещотка 28/550 мм, с открытым механизмом |
2 196,00 |
|
6 |
119 901 |
Пневмопривод для врезок до DN 500 (20“), в ящике арт. 119 902 |
72 974,00 |
|
7 |
317 113 |
Фреза HSS 72 мм Ду 80 7/8'' для стали и чугуна |
3 733,00 |
|
|
317 114 |
Фреза HSS 90 мм Ду 100 7/8'' для стали и чугуна |
4 707,50 |
|
|
317 115 |
Фреза HSS 115 мм Ду 125 7/8'' для стали и чугуна |
7 410,00 |
|
|
317 116 |
Фреза HSS 140 мм Ду 150 7/8'' для стали и чугуна |
11 225,00 |
|
|
317 122 |
Фреза HSS 190 мм Ду 175 1 1/4'' для стали и чугуна |
15 460,00 |
|
|
317 118 |
Фреза HSS 190 мм Ду 200 1 1/4" для стали и чугуна |
16 750,00 |
|
|
317 110 |
Фреза HSS 235 мм Ду 250 1 1/4" для стали и чугуна |
26 415,50 |
|
8 |
328 412 |
Сверло центровочное HSS 26/76 мм 5/8" для врезки 80 - 100 мм |
1 368,00 |
|
|
328 413 |
Сверло центровочное HSS 26/96 мм 5/8" для врезки 125-150 мм |
1 466,50 |
|
|
328 613 |
Cверло центровочное HSS 26/100 мм для 150-200 мм, конический хвостовик |
1 687,50 |
|
|
328 614 |
Сверло центровочное HSS 26/113 мм для 250 мм, конический хвостовик |
1 828,00 |
|
9 |
370 997 |
Силикон для смазки быстроизнашивающихся частей - 1кг. |
1 033,00 |
|
10 |
119 703 |
Кольцо дистанционное Ду 80 |
795,00 |
|
|
119 704 |
Кольцо дистанционное Ду 100 |
825,00 |
|
|
119 705 |
Кольцо дистанционное Ду 125 |
934,50 |
|
|
119 706 |
Кольцо дистанционное Ду 150 |
1 203,00 |
|
|
119 708 |
Кольцо дистанционное Ду 200 |
1 773,00 |
|
|
119 700 |
Кольцо дистанционное Ду 250 |
2 243,00 |
|
|
|
Итого: |
226 496,50 |
|
№ |
Арт. |
Дополнительная комплектация для врезки Ду 300,400 мм |
Прайс без НДС за ед. Евро |
|
11 |
119 817 |
Адаптер фланцевый 300 - 400 мм, PN 10+16 |
18 038,50 |
|
4 |
144 700 |
Штанга 40 мм L=1220 мм с фланцем 140 мм |
5 782,50 |
|
7 |
317 123 |
Фреза HSS 280 мм Ду 300, 1 1/4'' для стали и чугуна |
39 940,00 |
|
|
317 124 |
Фреза HSS 375 мм Ду 400, 1 1/4'' для стали и чугуна |
66 350,00 |
|
8 |
328 616 |
Сверло центровочное HSS 26/144 мм 300-400 мм, конический хвостовик |
1 990,50 |
|
10 |
119 707 |
Кольцо дистанционное Ду 300 |
2 893,00 |
|
|
119 709 |
Кольцо дистанционное Ду 400 |
5 059,50 |
|
|
|
Итого: |
140 054,00 |
|
|
|
*комплектация может меняться в зависимости от задач |
|
Ящики транспортировочные
| № | Наименование |
Арт. |
| б/н |
Ящик транспортировочный деревянный для оборудования до 250 мм* Размеры: 1320 x 580 x 460 мм (макс. длина штанги: 1235 мм) |
119 801 |
|
б/н |
Ящик транспортировочный деревянный для фланцевого адаптера и дистанционных колец 300 – 400 мм* Размеры: 650 x 650 x 175 мм |
119 806 |
|
б/н |
Ящик транспортировочный деревянный
для пневмопривода* Размеры: 500 x 380 x 525 мм |
119 902 |
*поставляются в комплекте с оборудованием
