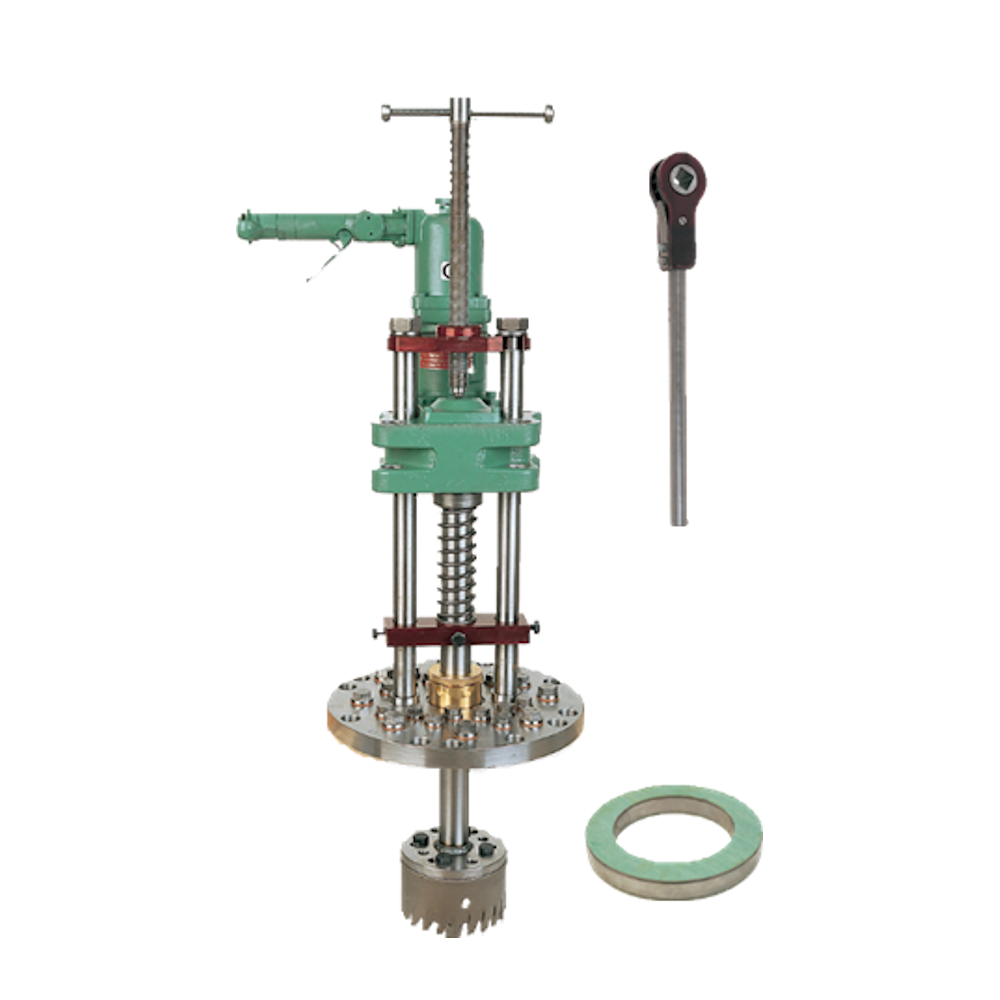

Оборудование для врезки Ø 50-200 мм в стальные и чугунные трубопроводы под давлением до 6 бар
Характеристики
Характеристики
|
Технические характеристики |
|
|
Диаметры врезки (Ду): |
Ø 50-200 мм |
|
Ø вырезаемых отверстий: |
45, 59, 72, 90, 115, 140, 190 мм |
|
Макс. рабочее давление: |
6 бар |
|
Материал трубопроводов: |
сталь, чугун |
|
Ø буровой штанги: |
40 мм |
|
Макс. допустимая t, С° |
80° С |
|
Тип привода: |
ручной, пневматический (арт. 127 900) |
|
Расстояние м/у опорами: |
130 мм |
|
Тип подключения: |
фланец 50-200 мм PN 10 + 16 |
|
Высота мин.: |
550 мм |
|
Высота макс.: |
830 мм |
|
Вес устройства для врезки, отдельно: |
27 кг |
Комплектация оборудования для врезки Ø 50-200 мм в стальные трубопроводы до 6 бар
|
№ |
Арт. |
Комплектация для врезки 50-200 мм |
Прайс без НДС за ед. Евро |
|
1 |
119 425 |
Устройство для врезки 50-200 мм, в ящике арт.119 613 |
19 036,50 |
|
2 |
119 440 |
Адаптер для опрессовки |
814,00 |
|
3 |
143 608 |
Штанга 40 мм L=720 мм НР 7/8“ + ВР 5/8" |
1 448,00 |
|
|
143 702 |
Штанга 40мм L=820 мм, с фланцем д. 140 мм |
4 836,50 |
|
4 |
120 580 |
Рычаг-трещотка 28/550 мм |
2 196,00 |
|
5 |
127 900 |
Пневмопривод для врезок до 200 мм (8“) в ящике арт.127 990 |
39 138,50 |
|
6 |
317 111 |
Фреза HSS 45 мм Ду 50 7/8'' для стали и чугуна |
1 828,00 |
|
|
317 112 |
Фреза HSS 59 мм Ду 65 7/8'' для стали и чугуна |
2 829,00 |
|
|
317 113 |
Фреза HSS 72 мм Ду 80 7/8'' для стали и чугуна |
3 733,00 |
|
|
317 114 |
Фреза HSS 90 мм Ду 100 7/8'' для стали и чугуна |
4 707,50 |
|
|
317 115 |
Фреза HSS 115 мм Ду 125 7/8'' для стали и чугуна |
7 410,00 |
|
|
317 216 |
Фреза HSS 140 мм Ду 150 7/8'' для стали и чугуна |
11 225,00 |
|
|
317 118 |
Фреза HSS 190 мм Ду 200 1 1/4'' для стали и чугуна |
16 750,00 |
|
7 |
328 011 |
Сверло центровочное HSS 23/75 мм 5/8" для 50-100 мм |
1 014,50 |
|
|
328 612 |
Сверло центровочное HSS 26/75 мм для 100-125 мм |
1 637,50 |
|
|
328 413 |
Сверло центровочное HSS 26/96 мм 5/8" для 125-150 мм |
1 466,50 |
|
|
328 613 |
Сверло центровочное HSS 26/100 мм для 150-200 мм |
1 687,50 |
|
8 |
119 701 |
Кольцо дистанционное 50 мм |
473,50 |
|
|
119 702 |
Кольцо дистанционное 65 мм |
795,00 |
|
|
119 703 |
Кольцо дистанционное 80 мм |
795,00 |
|
|
119 704 |
Кольцо дистанционное 100 мм |
825,00 |
|
|
119 705 |
Кольцо дистанционное 125 мм |
934,50 |
|
|
119 706 |
Кольцо дистанционное 150 мм |
1 203,00 |
|
|
119 708 |
Кольцо дистанционное 200 мм |
1 773,00 |
|
|
|
Итого, за комплект: |
128 557,00 |
|
|
|
*комплектация может меняться в зависимости от задач |
|
Ящики транспортировочные
|
№ |
Наименование |
Арт. |
|
б/н |
Ящик транспортировочный деревянный |
119 613 |
|
для оборудования (поставляется в комплекте с оборудованием) |
||
|
Размеры: 1110 x 420 x 420 мм (макс. длина буровой штанги: 1020 мм) |
||
|
б/н |
Ящик транспортировочный деревянный |
127 990 |
|
для пневмопривода (поставляется с приводом) |
||
|
Размеры: 440 x 350 x 405 мм |
||
