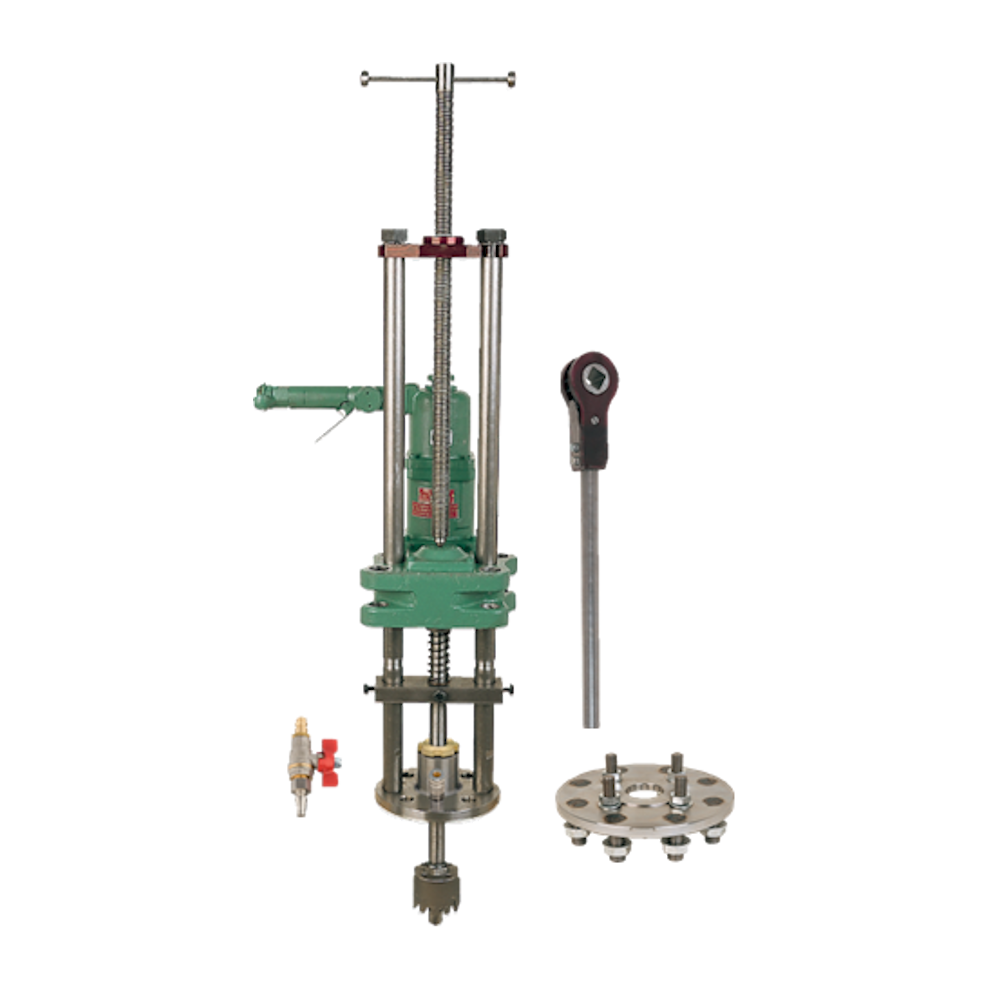

Оборудование для врезки Ø 50-150 мм в стальные и чугунные трубопроводы под давлением до 20 бар
Характеристики
Характеристики
|
Технические характеристики |
|
|
Диаметры врезки (Ду): |
Ø 50-150 мм |
|
Ø вырезаемых отверстий: |
45, 72, 90, 115, 140 мм |
|
Макс. рабочее давление: |
20 бар |
|
Материал трубопроводов: |
сталь, чугун |
|
Ø буровой штанги: |
25 мм |
|
Макс. допустимая t, С° |
80° С |
|
Тип привода: |
ручной, пневматический (арт. 127 900) |
|
Расстояние м/у опорами: |
100 мм |
|
Тип подключения: |
фланец 50 мм PN 10 - 40 фланцевые переходники (см. комплектацию) |
|
Высота мин.: |
920 мм |
|
Высота макс.: |
1480 мм |
|
Вес устройства для врезки, отдельно: |
20 кг |
Комплектация оборудования для врезки Ø 50-150 мм в стальные трубопроводы до 20 бар
|
№ |
Арт. |
Комплектация для врезки 50-150 мм |
Прайс без НДС за ед. Евро |
|
1 |
119 200 |
Устройство для врезки 50-150 мм, в ящике арт. 119 995 |
17 437,50 |
|
2 |
119 440 |
Адаптер для опрессовки |
814,00 |
|
3 |
142 080 |
Штанга 25 мм L=800 мм НР7/8''-В5/8'' |
1 666,00 |
|
4 |
320 560 |
Рычаг-трещотка 20 мм, L= 500 мм с открытым механизмом |
2 196,00 |
|
5 |
127 900 |
Пневмопривод для врезок до Ду 200 (8“), в ящике арт.127 990 |
39 138,50 |
|
6 |
317 111 |
Фреза HSS 45 мм Ду 50 7/8'' для стали и чугуна |
1 828,00 |
|
|
317 112 |
Фреза HSS 59 мм Ду 65 7/8'' для стали и чугуна |
2 829,00 |
|
|
317 113 |
Фреза HSS 72 мм Ду 80 7/8'' для стали и чугуна |
3 733,00 |
|
|
317 114 |
Фреза HSS 90 мм Ду 100 7/8'' для стали и чугуна |
4 707,50 |
|
|
317 115 |
Фреза HSS 115 мм Ду 125 7/8'' для стали и чугуна |
7 410,00 |
|
|
317 216 |
Фреза HSS 140 мм Ду 150 7/8'' для стали и чугуна |
11 225,00 |
|
7 |
328 011 |
Сверло центровочное HSS 23/75 мм 5/8" для 50-100 мм |
1 014,50 |
|
|
328 413 |
Сверло центровочное HSS 26/96 мм 5/8" для 125-150 мм |
1 466,50 |
|
|
|
Итого: |
95 465,50 |
|
№ |
Арт. |
Адаптеры фланцевые |
Прайс без НДС за ед. Евро |
|
8 |
119 221 |
Адаптер фланцевый PN 10+16 д. 50/65 мм |
3 119,50 |
|
|
119 222 |
Адаптер фланцевый PN 25+40 д. 50/65 мм |
3 119,50 |
|
|
119 223 |
Адаптер фланцевый PN 10+16 д. 50/80 мм |
3 389,00 |
|
|
119 224 |
Адаптер фланцевый PN 16+25+40 д. 50/80 мм |
3 389,00 |
|
|
119 225 |
Адаптер фланцевый PN 10+16 д. 50/100 мм |
3 389,00 |
|
|
119 226 |
Адаптер фланцевый PN 25+40 д. 50/100 мм |
3 661,00 |
|
|
119 227 |
Адаптер фланцевый PN 10+16 д. 50/125 мм |
4 482,00 |
|
|
119 228 |
Адаптер фланцевый PN 25+40 д. 50/125 мм |
4 482,00 |
|
|
119 229 |
Адаптер фланцевый PN 10+16 д. 50/150 мм |
4 923,50 |
|
|
119 230 |
Адаптер фланцевый PN 25+40 д. 50/150 мм |
4 923,50 |
|
9 |
119 996 |
Ящик транспортировочный для фланцевых адаптеров |
3 320,00 |
|
|
|
Итого: |
42 198,00 |
|
|
|
Итого, за комплект: |
137 663,50 |
|
|
|
*комплектация может меняться в зависимости от задач |
|
