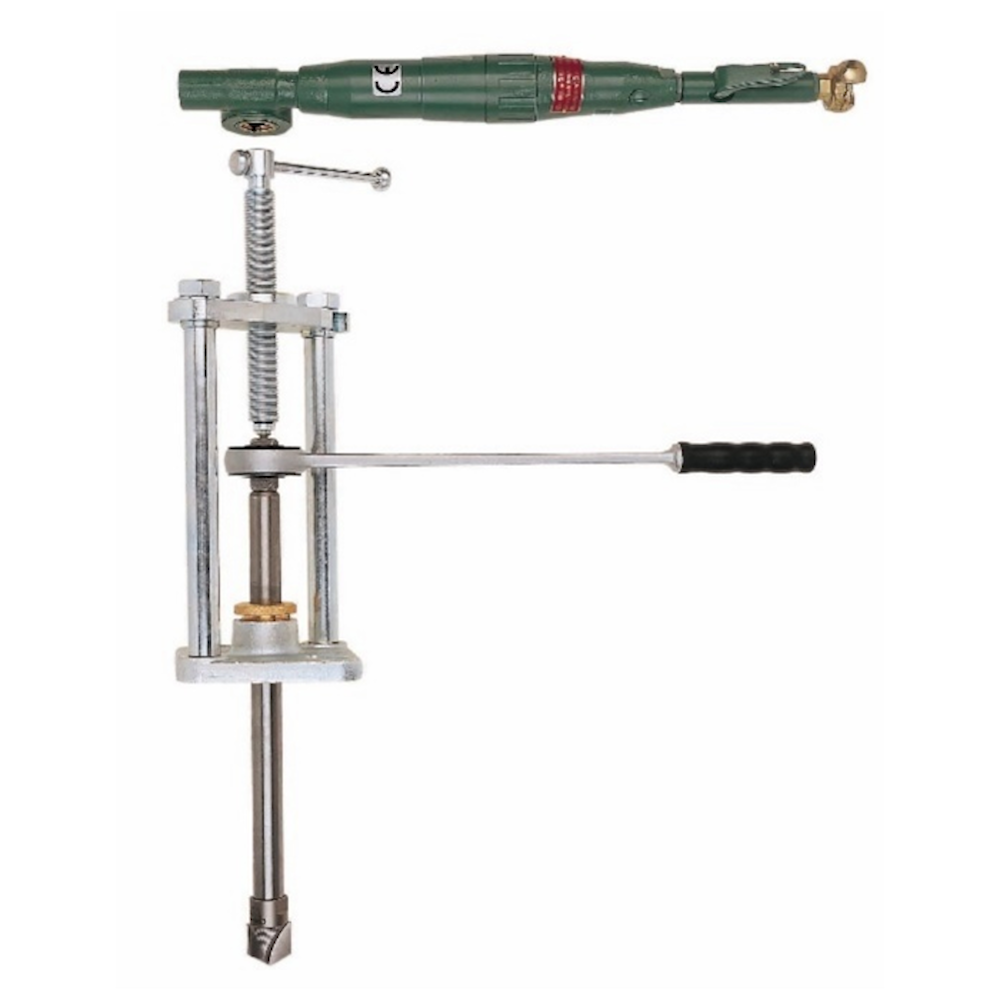

Оборудование для врезки Ø 50-100 мм в стальные и чугунные трубопроводы под давлением до 8 бар
Характеристики
Характеристики
|
Технические характеристики |
|
|
Диаметры врезки (Ду): |
Ø 50-100 мм |
|
Ø вырезаемых отверстий: |
45, 59, 72, 90 мм |
|
Макс. рабочее давление: |
8 бар |
|
Материал трубопроводов: |
сталь, чугун |
|
Ø буровой штанги: |
25 мм |
|
Макс. допустимая t, С° |
80° С |
|
Тип привода: |
ручной, пневматический (арт. 230 902) |
|
Тип подключения: |
фланец Ø 50-100 мм PN 10+16 внутренняя резьба 1 ¼’’ |
|
Вес устройства: |
8,5 кг |
|
Высота, мин. |
380 мм |
|
Высота, макс. |
575 мм |
Комплектация оборудования для врезки Ø 50-100 мм в стальные трубопроводы до 8 бар
|
№ |
Арт. |
Комплектация для врезки 50-100 мм |
Прайс без НДС за ед. Евро |
|
1 |
119 001 |
Устройство для врезки 50-100 мм в металл. ящике |
11 555,00 |
|
2 |
142 060 |
Штанга L= 600 мм Н 7/8''-ВН 5/8'' |
1 232,50 |
|
3 |
375 561 |
Рычаг-трещотка 20/500мм |
909,00 |
|
4 |
317 111 |
Фреза HSS 45 мм Ду 50 7/8'' для стали и чугуна |
1 828,00 |
|
|
317 112 |
Фреза HSS 59 мм Ду 65 7/8'' для стали и чугуна |
2 829,00 |
|
|
317 113 |
Фреза HSS 72 мм Ду 80 7/8'' для стали и чугуна |
3 733,00 |
|
|
317 114 |
Фреза HSS 90 мм Ду 100 7/8'' для стали и чугуна |
4 707,50 |
|
5 |
328 011 |
Сверло центровочное HSS 23/75 мм 5/8" Ду 50-100 |
1 014,50 |
|
|
|
Итого: |
27 808,50 |
|
№ |
Арт. |
Дополнительное оборудование |
Прайс без НДС за ед. Евро |
|
6 |
230 902 |
Привод пневматический для врезок до 65 мм (2 1/2") |
17 400,00 |
|
|
|
|
|
|
|
|
Итого без дополнительного оборудования: |
27 808,50 |
|
|
|
Итого с дополнительным оборудованием: |
45 208,50 |
|
|
|
|
|
|
|
|
* комплектация может меняться в зависимости от задач |
|
Ящики транспортировочные
|
№ |
Наименование |
Арт. |
|
б/н |
Ящик транспортировочный из листовой стали |
012 |
|
для оборудования (поставляется в комплекте) |
||
|
Размеры: 725 x 405 x 200 мм (макс. длина штанги: 720 мм) |
||
