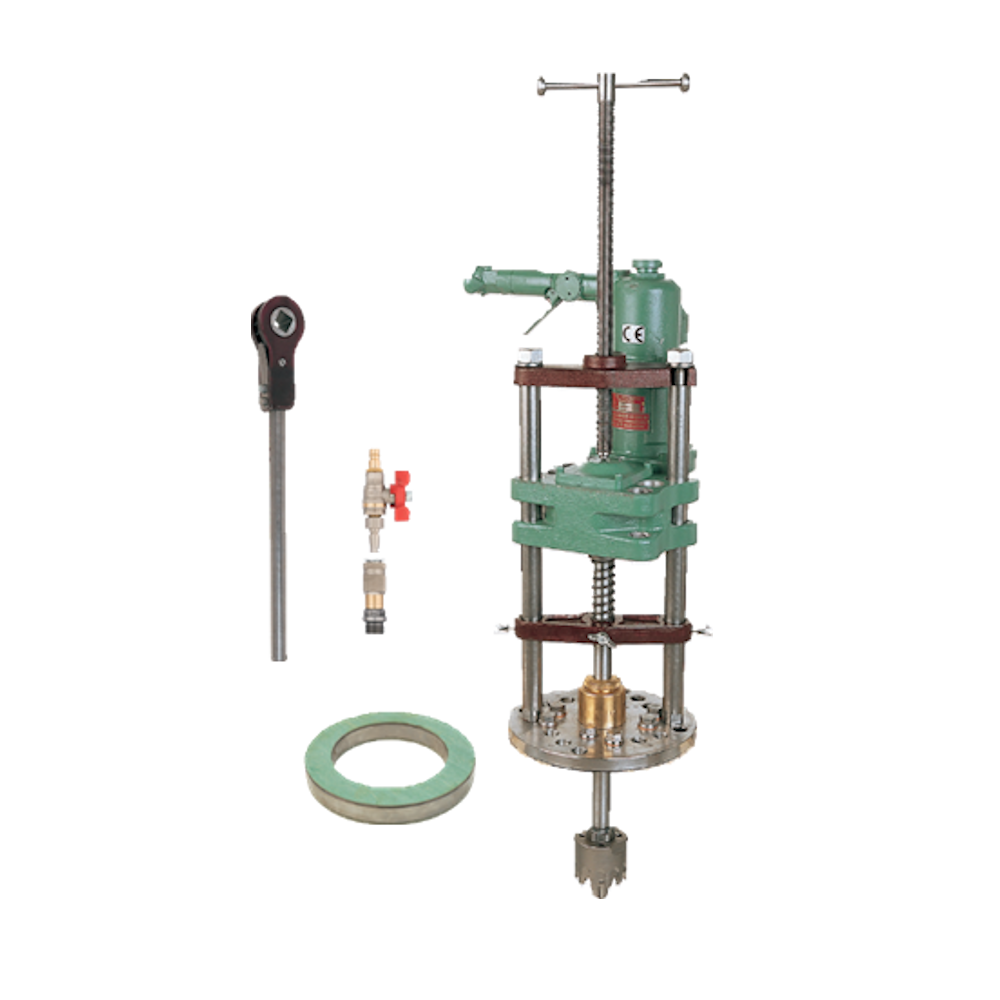

Оборудование для врезки Ø 40-125 мм в стальные и чугунные трубопроводы под давлением до 8 бар
Характеристики
Характеристики
|
Технические характеристики |
|
|
Диаметры врезки (Ду): |
Ø 40-125 мм |
|
Ø вырезаемых отверстий: |
36,45,59,72,90,115 мм |
|
Макс. рабочее давление: |
8 бар |
|
Материал трубопроводов: |
сталь, чугун |
|
Ø буровой штанги: |
25 мм |
|
Макс. допустимая t, С° |
80° С |
|
Тип привода: |
ручной, пневматический (арт. 127 900) |
|
Расстояние м/у опорами: |
185 мм |
|
Тип подключения: |
фланец 40-125 мм PN 10 + 16 |
|
Высота мин.: |
550 мм |
|
Высота макс.: |
940 мм |
|
Вес устройства для врезки, |
14,5 кг |
Комплектация оборудования для врезки Ø 40-125 мм в стальные трубопроводы до 8 бар
|
№ |
Арт. |
Комплектация для врезки 50-125 мм |
Прайс без НДС за ед. Евро |
|
1 |
110 000 |
Устройство для врезки 40-125 мм, в ящике арт. 110 990 |
11 574,00 |
|
2 |
119 440 |
Адаптер для опрессовки |
814,00 |
|
3 |
142 065 |
Штанга 25 мм L=650 мм, НР 7/8" - ВР 5/8" |
1 398,50 |
|
4 |
320 560 |
Рычаг-трещотка 20 мм L=500 мм, с открытым механизмом |
2 196,00 |
|
5 |
127 900 |
Пневмопривод для врезок до 200 (8“), в ящике арт.127 990 |
39 138,50 |
|
6 |
317 111 |
Фреза HSS 45 мм Ду 50 7/8'' для стали и чугуна |
1 828,00 |
|
|
317 112 |
Фреза HSS 59 мм Ду 65 7/8'' для стали и чугуна |
2 829,00 |
|
|
317 113 |
Фреза HSS 72 мм Ду 80 7/8'' для стали и чугуна |
3 733,00 |
|
|
317 114 |
Фреза HSS 90 мм Ду 100 7/8'' для стали и чугуна |
4 707,50 |
|
|
317 115 |
Фреза HSS 115 мм Ду 125 7/8'' для стали и чугуна |
7 410,00 |
|
7 |
328 011 |
Сверло центровочное HSS 23/75 мм 5/8" для врезки 50-100 мм |
1 014,50 |
|
|
328 413 |
Сверло центровочное HSS 26/96 мм 5/8" для врезки 125-150 мм |
1 466,50 |
|
8 |
119 701 |
Кольцо дистанционное 50 мм |
473,50 |
|
|
119 702 |
Кольцо дистанционное 65 мм |
795,00 |
|
|
119 703 |
Кольцо дистанционное 80 мм |
795,00 |
|
|
119 704 |
Кольцо дистанционное 100 мм |
825,00 |
|
|
119 705 |
Кольцо дистанционное 125 мм |
934,50 |
|
|
|
Итого: |
81 932,50 |
|
№ |
Арт. |
Дополнительное оборудование для врезки Ду 40 мм |
Прайс без НДС за ед. Евро |
|
3 |
123 066 |
Штанга 25 мм L=615 мм, ВР 3/4" с адаптером НР3/4''-НР3/8''- ВР М12 |
1 191,50 |
|
6 |
394 216 |
Фреза HSS 36 мм Ду 40 3/8'' для стали и чугуна |
1 303,00 |
|
7 |
328 002 |
Сверло центровочное HSS 14/60 мм М12 1 1/4"-2" |
547,00 |
|
|
|
Итого: |
3 041,50 |
|
|
|
|
|
|
|
|
Итого без дополнительного оборудования: |
81 932,50 |
|
|
|
Итого с дополнительным оборудованием: |
84 974,00 |
|
|
|
*комплектация может меняться в зависимости от задач |
|
Ящики транспортировочные
|
№ |
Наименование |
Арт. |
|
б/н |
Ящик транспортировочный деревянный |
110 990 |
|
для оборудования (поставляется с оборудованием) |
||
|
Размеры: 840 x 410 x 320 мм (макс. длина штанги = 765 мм) |
||
|
б/н |
Ящик транспортировочный деревянный |
127 990 |
|
для пневматического привода (поставляется с приводом) |
||
|
Размеры: 440 x 350 x 405 мм |
||
