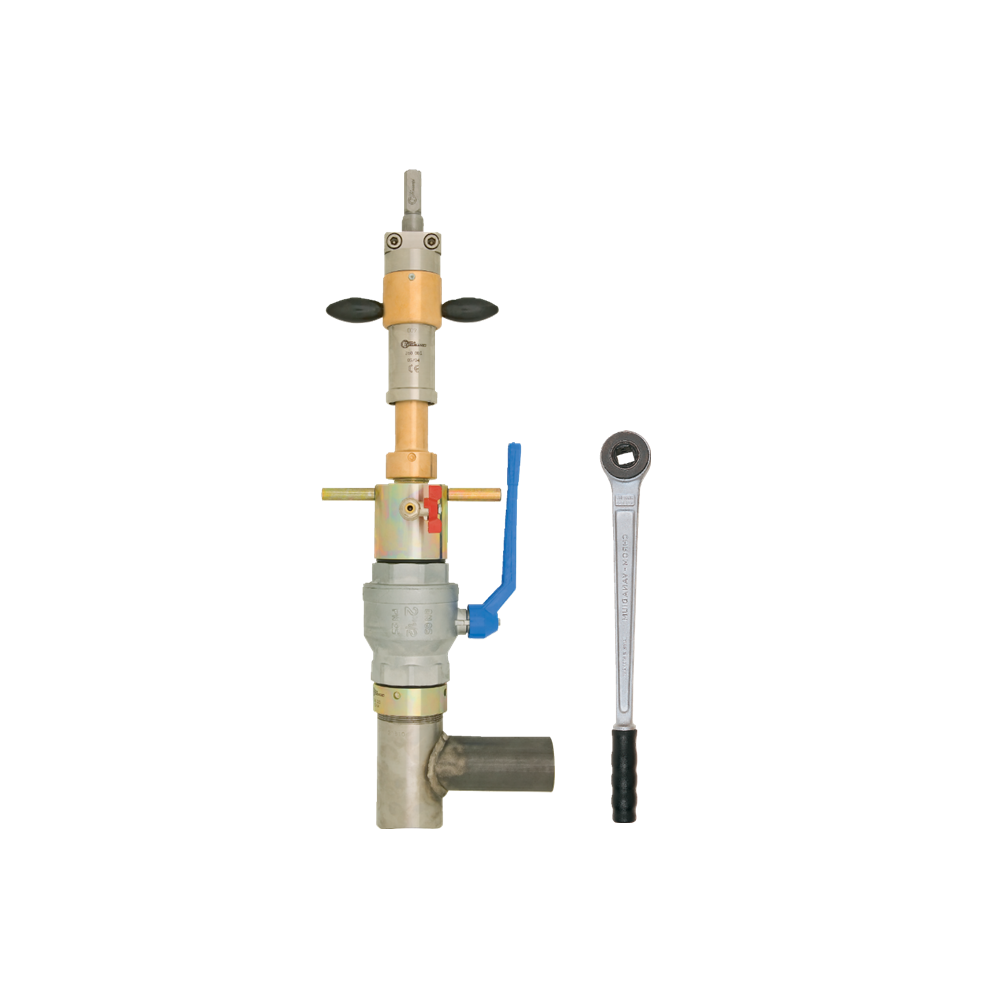

Оборудование для врезки Ø 25-50 мм в стальные газопроводы под давлением до 8 бар (через шаровый кран)
Характеристики
Характеристики
|
Технические характеристики |
|
|
Диаметры врезки: |
Ø 25-50 мм (1"-2") |
|
Ø вырезаемых отверстий: |
24, 31, 36, 45 мм |
|
Макс. допустимая t, С° |
80 °С |
|
Ø буровой штанги: |
25 мм |
|
Материал трубопроводов: |
сталь |
|
Тип привода: |
ручной, пневматический (арт. 230 902) |
|
Тип подключения: |
резьбовое соединение |
КРАТКОЕ ОПИСАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ВРЕЗКИ В СТАЛЬНОЙ ГАЗОПРОВОД ЧЕРЕЗ ШАРОВЫЙ КРАН
- Приварка тройника и трубопровода-отвода
- Монтаж узла врезки на тройник, опрессовка
- Врезка в трубопровод
- Возврат штанги, перекрытие шарового крана, стравливание давления, демонтаж узла врезки
- Монтаж узла для извлечения металлической стружки
- Монтаж узла для установки заглушек
- Демонтаж оборудования. Приварка заглушки
Комплектация оборудования для врезки Ø 25-50 мм в стальные трубопроводы до 8 бар
|
№ |
Арт. |
Наименование |
Прайс без НДС за ед. Евро |
|
1 |
260 003 |
Устройство "Perfekt-3" для гладкой штанги |
5 375,00 |
|
2 |
123 086 |
Штанга 25 мм L=830 B ¾" |
1 250,00 |
|
3 |
409 820 |
Адаптер для штанги НР ¾''-НР ⅜''- ВР М12 |
305,50 |
|
4 |
375 561 |
Рычаг-трещотка 20/500 мм |
909,00 |
|
5 |
230 902 |
Привод пневматический для врезок до 65 мм (2 1/2") |
17 400,00 |
|
6 |
360 000 |
Насадка купольная 2 ½" |
1 673,00 |
|
7 |
370 110 |
Кран шаровый 2 ½" |
987,50 |
|
8 |
328 002 |
Сверло центровочное HSS 14/60 мм М12 1¼"-2" |
547,00 |
|
9 |
407 514 |
Фреза HSS 24 мм для врезки д.1" (сталь) |
821,00 |
|
|
394 315 |
Фреза HSS 31 мм для врезки д.1¼" ВР ⅜'' (для стали) |
1 028,00 |
|
|
394 316 |
Фреза HSS 36 мм для врезки д.1 ½" ВР ⅜'' (для стали) |
1 250,00 |
|
|
394 318 |
Фреза HSS 45 мм для врезки д.2" ВР ⅜'' (для стали) |
1 629,50 |
|
10 |
360 019 |
Адаптер ВР 1¼'' - НР 2 ½'' для стальных тройников |
1 221,50 |
|
|
360 018 |
Адаптер ВР 1½" - НР 2 ½" для стальных тройников |
1 021,00 |
|
|
360 020 |
Адаптер ВР 2" - НР 2 ½" для стальных тройников |
1 021,00 |
|
|
360 021 |
Адаптер ВР 2 ½"- НР 2 ½"для стальных тройников |
1 021,00 |
|
11 |
360 118 |
Штанга ⌀ 18 мм для металлических заглушек д.1" |
1 546,50 |
|
|
360 120 |
Штанга ⌀ 20 мм для металлических заглушек д.1¼" |
1 231,50 |
|
|
360 123 |
Штанга ⌀ 23 мм для металлических заглушек д.1 ½" |
1 231,50 |
|
|
360 124 |
Штанга ⌀ 24 мм для металлических заглушек д.2" |
1 231,50 |
|
12 |
326 303 |
Штанга с магнитом для очистки от стружки, L=800 мм, 1¼" |
942,00 |
|
|
326 301 |
Штанга с магнитом для очистки от стружки, L=800 мм, 1 ½"+2" |
1 530,50 |
|
13 |
360 029 |
Набор монтажный (2 поворотных ключа+шестигранник 4 мм) |
198,00 |
|
14 |
370 992 |
Ящик стальной для транспортировки |
1 658,50 |
|
15 |
370 997 |
Силикон для смазки быстроизнашивающихся частей - 1кг. |
1 033,00 |
|
|
|
Итого: |
48 063,00 |
|
№ |
Арт. |
Тройники и заглушки |
Прайс без НДС за ед. Евро |
|
16 |
951 214 |
Тройник ВР 1“x НР 1 ½" x 1“ под заглушку с уплотн. кольцом |
689,00 |
|
|
951 216 |
Тройник ВР 1 ½ x НР 2“ x 1 ½“ под заглушку с уплотн. кольцом |
728,00 |
|
|
951 218 |
Тройник ВР 2“ x НР 2 ½“ x 2“ под заглушку с уплотн. кольцом |
838,50 |
|
17 |
950 014 |
Заглушка резьбовая R 1" под ключ 17 мм с уплотн. кольцом |
101,00 |
|
|
950 016 |
Заглушка резьбовая R 1 ½" под ключ 22 мм с уплотн. кольцом |
105,50 |
|
|
950 018 |
Заглушка резьбовая R 2" под ключ 24 мм с уплотн. кольцом |
101,00 |
|
|
|
Итого: |
2 563,00 |
|
|
|
|
|
|
|
|
Итого за комплект: |
50 626,00 |
|
|
|
* комплектация может меняться в зависимости от задач |
|
Ящики транспортировочные
|
№ |
Наименование |
Арт. |
|
14 |
Ящик транспортировочный из листовой стали |
370 992 |
|
(поставляется в комплекте с оборудованием) |
||
|
Размеры: 1080 x 420 x 210 мм (макс. длина штанги 865 мм) |
||
