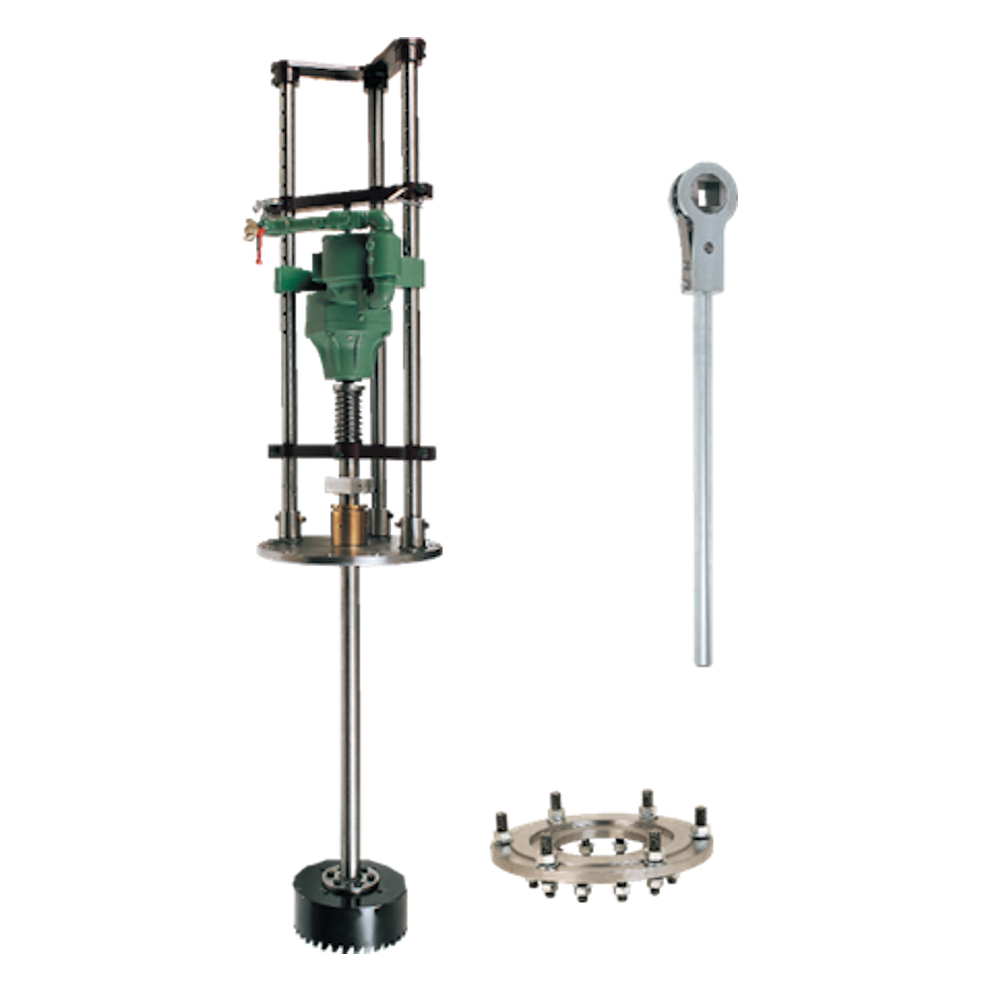

Оборудование для врезки Ø 200-400 (500) мм в стальные и чугунные трубопроводы под давлением до 16 бар
Характеристики
Характеристики
|
Технические характеристики |
|
|
Диаметры врезки (Ду): |
Ø 200-400 (500) мм |
|
Ø вырезаемых отверстий: |
190, 235, 280, 395, 475 мм |
|
Макс. рабочее давление: |
16 бар |
|
Материал трубопроводов: |
сталь, чугун |
|
Ø буровой штанги: |
50 мм |
|
Макс. допустимая t, С° |
80° С |
|
Тип привода: |
ручной, пневматический (код 119 905) |
|
Тип подключения: |
фланец 300 мм PN 10 + 16, фланцевые переходники (см. комплектацию) |
|
Высота: |
1340 мм |
|
Вес устройства для врезки, отдельно: |
91,6 кг |
Комплектация оборудования для врезки Ø 200-400 (500) мм в стальные трубопроводы до 16 бар
|
№ |
Арт. |
Комплектация для врезки 200-400 мм |
Прайс без НДС за ед. Евро |
|
1 |
119 900 |
Устройство для врезки 200-400 мм, фланец PN 10+16 в ящике арт. 011 |
63 225,00 |
|
2 |
143 911 |
Штанга 50 мм L=1100 с фланцем 140 мм |
8 474,00 |
|
|
143 916 |
Штанга 50 мм L=1620 с фланцем 140 мм |
10 378,50 |
|
3 |
120 580 |
Рычаг-трещотка 28 мм L=550 мм с открытым механизмом |
2 196,00 |
|
4 |
119 905 |
Пневмопривод для врезок до 500 (20“), в ящике арт.119 902 |
76 925,00 |
|
5 |
317 118 |
Фреза HSS 190 мм Ду 200, 1 1/4'' для стали и чугуна |
1 687,50 |
|
|
317 110 |
Фреза HSS 235 мм Ду 250, 1 1/4'' для стали и чугуна |
1 828,00 |
|
|
317 123 |
Фреза HSS 280 мм Ду 300, 1 1/4'' для стали и чугуна |
1 990,50 |
|
|
317 124 |
Фреза HSS 375 мм Ду 400, 1 1/4'' для стали и чугуна |
16 750,00 |
|
6 |
328 613 |
Сверло центровочное HSS 26/100 мм 150-200 мм |
26 415,50 |
|
|
328 614 |
Сверло центровочное HSS 26/113 мм 250 мм, конический хвостовик |
39 940,00 |
|
|
328 616 |
Сверло центровочное HSS 26/144 мм 300-400 мм, конический хвостовик |
66 350,00 |
|
|
|
Итого: |
316 160,00 |
|
№ |
Арт. |
Адаптеры фланцевые |
Прайс без НДС за ед. Евро |
|
7 |
119 335 |
Адаптер фланцевый 300 - 200 мм, PN 10 |
8 077,00 |
|
|
119 336 |
Адаптер фланцевый 300 - 200 мм, PN 16 |
8 871,00 |
|
|
119 337 |
Адаптер фланцевый 300 - 250 мм, PN 10 |
8 077,00 |
|
|
119 338 |
Адаптер фланцевый 300 - 250 мм, PN 16 |
8 871,00 |
|
|
119 339 |
Адаптер фланцевый 300 - 400 мм, PN 10 |
14 107,50 |
|
|
119 340 |
Адаптер фланцевый 300 - 400 мм, PN 16 |
14 379,00 |
|
|
|
Итого: |
37 429,50 |
|
№ |
Арт. |
Дополнительное оборудование для врезки Ду 500 мм |
Прайс без НДС за ед. Евро |
|
5 |
317 125 |
Фреза HSS 475 мм Ду 500, 1 1/4'' для стали и чугуна |
82 500,00 |
|
7 |
119 342 |
Адаптер фланцевый 300 - 500 мм, PN 16 |
20 003,50 |
|
6 |
328 618 |
Сверло центровочное HSS26/204 мм DN 500 |
2 124,00 |
|
|
|
Итого: |
104 627,50 |
|
|
|
Кольца дистанционные |
см. оглавление |
|
|
|
|
|
|
|
|
Итого, за комплект: |
458 217,00 |
|
|
|
*комплектация может меняться в зависимости от задач |
|
Ящики транспортировочные
|
№ |
Наименование |
Арт. |
|
б/н |
Ящик транспортировочный деревянный |
011 |
|
для оборудования* (без фото) |
||
|
Размеры: 1535 x 525 x 270 мм (макс. длина штанги: 1475 мм) |
||
|
б/н |
Ящик транспортировочный деревянный |
119 998 |
|
Для фланцевых адаптеров 200 – 300 мм* (3 адаптера) |
||
|
Размеры: 600 x 530 x 530 мм (без фото) |
||
|
б/н |
Ящик транспортировочный деревянный |
317 602 |
|
для фрез 80 –300 мм* |
||
|
Размеры: 540 x 380 x 205 мм (без фото) |
||
|
б/н |
Ящик транспортировочный деревянный |
119 902 |
|
для пневмопривода* |
||
|
Размеры: 500 x 380 x 525 мм |
||
|
*поставляются в комплекте с оборудованием |
||
