Оборудование для врезки Ø150-300 мм в стальные и чугунные трубопроводы под давлением до 20 бар
Характеристики
Характеристики
|
Технические характеристики |
|
|
Диаметры врезки (Ду): |
Ø 150-300 мм |
|
Ø вырезаемых отверстий: |
140, 165, 190, 235, 280 мм |
|
Макс. рабочее давление: |
20 бар |
|
Материал трубопроводов: |
сталь, чугун |
|
Ø буровой штанги: |
40 мм |
|
Макс. допустимая t, С° |
80° С |
|
Тип привода: |
ручной, пневматический (код 119 901) |
|
Расстояние м/у опорами: |
330 мм |
|
Тип подключения: |
фланец 150 мм PN 10 + 16 + 25 + 40, |
|
фланцевые переходники (см. комплектацию) |
|
|
Высота мин.: |
1460 мм |
|
Высота макс.: |
1570 мм |
|
Вес устройства для врезки, отдельно: |
42 кг |

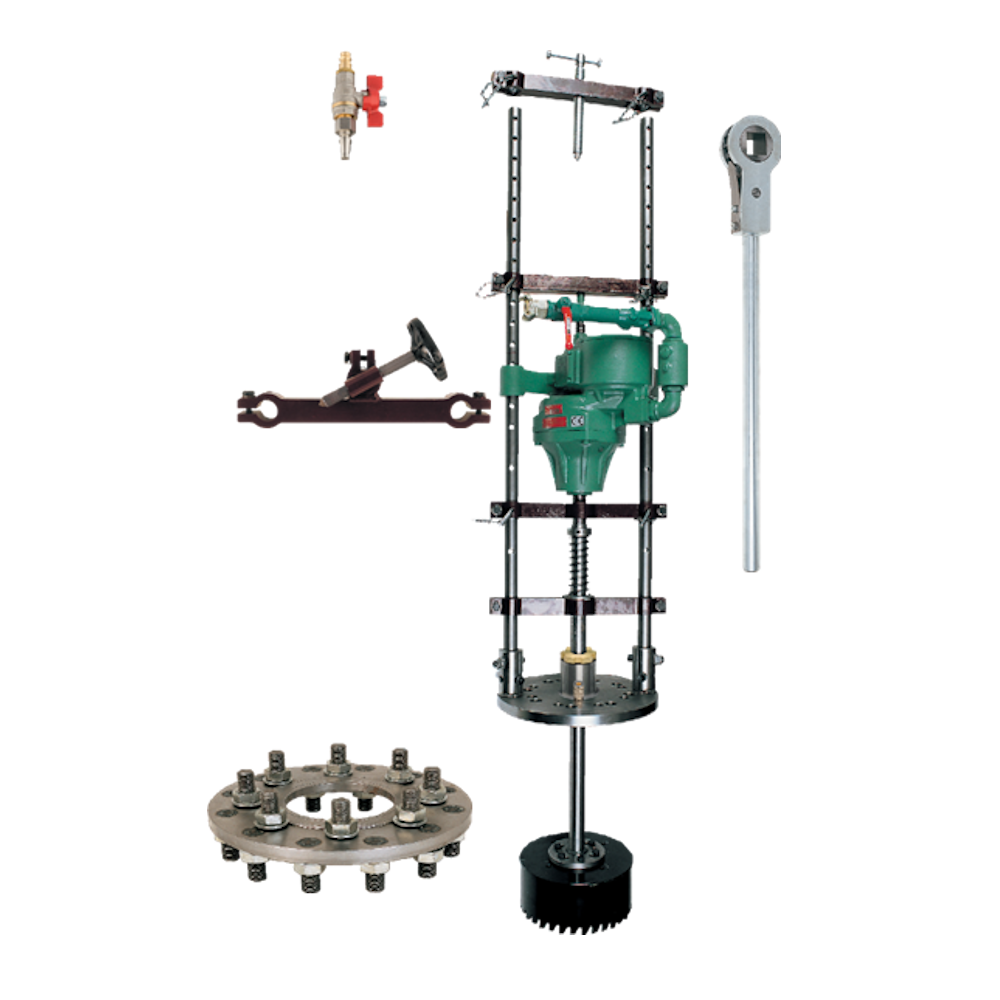

Комплектация оборудования для врезки Ø 150-300 мм в стальные трубопроводы до 20 бар
|
№ |
Арт. |
Комплектация для врезки 150-300 мм |
Прайс без НДС за ед. Евро |
|
1 |
119 300 |
Устройство для врезки 150-300 мм, в ящике арт. 119 997 |
39 936,50 |
|
2 |
119 440 |
Адаптер для опрессовки оборудования |
814,00 |
|
3 |
119 804 |
Крепление опор для системы врезки |
5 066,00 |
|
4 |
144 711 |
Штанга 40 мм L=1420 мм, с фланцем |
6 947,00 |
|
5 |
120 580 |
Рычаг-трещотка 28 мм, L=550 |
2 196,00 |
|
6 |
119 901 |
Пневмопривод для врезок до Ду 500 (20“), в ящике арт. 119 902 |
72 974,00 |
|
7 |
317 116 |
Фреза HSS 140 мм Ду 150 1 1/4'' для стали и чугуна |
11 225,00 |
|
|
317 122 |
Фреза HSS 165 мм Ду 175 1 1/4'' для стали и чугуна |
15 460,00 |
|
|
317 118 |
Фреза HSS 190 мм Ду 200 1 1/4'' для стали и чугуна |
16 750,00 |
|
|
317 110 |
Фреза HSS 235 мм Ду 250 1 1/4'' для стали и чугуна |
26 415,50 |
|
|
317 123 |
Фреза HSS 280 мм Ду 300 1 1/4'' для стали и чугуна |
39 940,00 |
|
8 |
328 613 |
Сверло центровочное HSS 26/100 мм для 150-200 мм |
1 687,50 |
|
|
328 614 |
Сверло центровочное HSS 26/113 мм для 250 мм |
1 828,00 |
|
|
328 616 |
Сверло центровочное HSS 26/144 мм для 300-400 мм |
1 990,50 |
|
|
|
Итого: |
243 230,00 |
|
№ |
Арт. |
Адаптеры фланцевые |
Прайс без НДС за ед. Евро |
|
9 |
119 321 |
Адаптер фланцевый PN 10 200 мм |
5 412,50 |
|
|
119 322 |
Адаптер фланцевый PN 16 200 мм |
5 412,50 |
|
|
119 323 |
Адаптер фланцевый PN 25 200 мм |
6 495,50 |
|
|
119 324 |
Адаптер фланцевый PN 40 200 мм |
6 864,50 |
|
|
119 325 |
Адаптер фланцевый PN 10 250 мм |
6 423,50 |
|
|
119 326 |
Адаптер фланцевый PN 16 250 мм |
6 930,00 |
|
|
119 327 |
Адаптер фланцевый PN 25 250 мм |
7 822,50 |
|
|
119 328 |
Адаптер фланцевый PN 40 250 мм |
8 247,50 |
|
|
119 329 |
Адаптер фланцевый PN 10 300 мм |
8 077,00 |
|
|
119 330 |
Адаптер фланцевый PN 16 300 мм |
8 871,00 |
|
|
119 331 |
Адаптер фланцевый PN 25 300 мм |
10 297,50 |
|
|
119 332 |
Адаптер фланцевый PN 40 300 мм |
11 506,50 |
|
|
|
Итого: |
92 360,50 |
|
№ |
Арт. |
Дополнительное оборудование |
Прайс без НДС за ед. Евро |
|
10 |
119 998 |
Транспортировочный ящик для фланцевых адаптеров (600 x 530 x 530 мм) |
по запросу |
|
11 |
317 602 |
Транспортировочный ящик для режущих инструментов (540 x 380 x 205 мм) |
по запросу |
|
|
|
Итого, за комплект: |
335 590,50 |
|
|
|
*комплектация может меняться в зависимости от задач |
|
Ящики транспортировочные
|
№ |
Наименование |
Арт. |
|
б/н |
Ящик транспортировочный деревянный |
119 997 |
|
для оборудования* |
||
|
Размеры: 1535 x 525 x 270 мм (макс. длина штанги: 1475 мм) |
||
|
б/н |
Ящик транспортировочный деревянный |
119 998 |
|
Для фланцевых адаптеров 200 – 300 мм* (3 адаптера) |
||
|
Размеры: 600 x 530 x 530 мм |
||
|
б/н |
Ящик транспортировочный деревянный |
317 602 |
|
для фрез 80 – 300 мм* (без фото) |
||
|
Размеры: 540 x 380 x 205 мм |
||
|
б/н |
Ящик транспортировочный деревянный |
119 902 |
|
для пневмопривода* |
||
|
Размеры: 500 x 380 x 525 мм |
||
|
*поставляются в комплекте с оборудованием |
||
