Запорные клапаны для полиэтиленовых газопроводов компании NUPIGECO

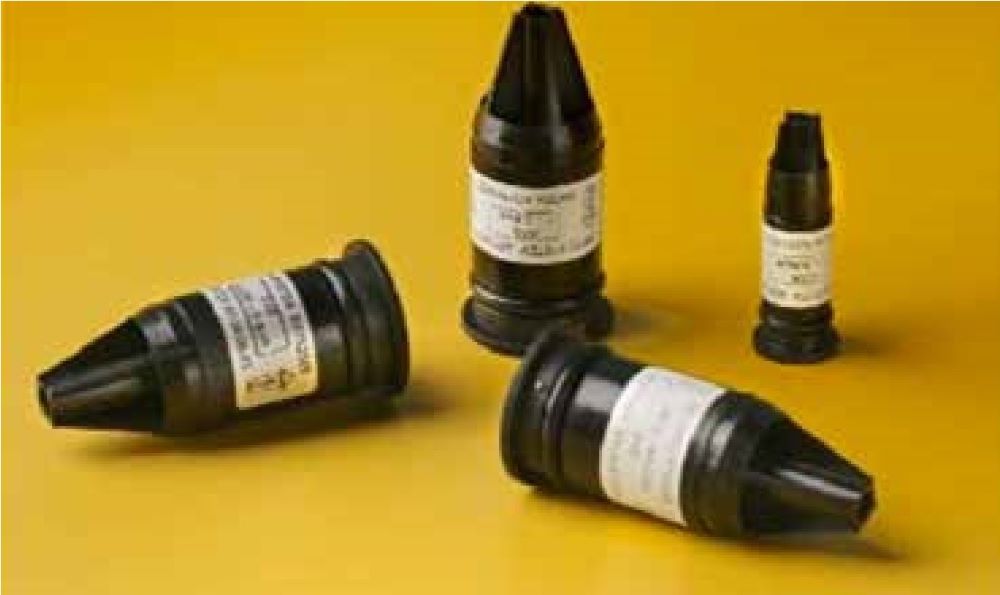

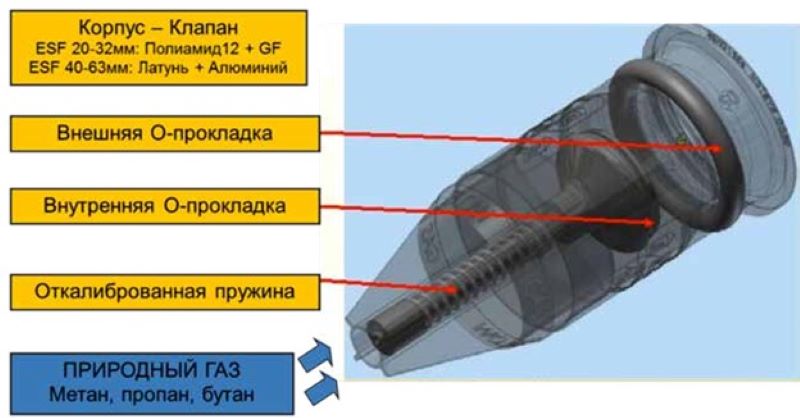

Рис. 1. Внешний вид и устройство клапанов ESF для полиэтиленовых газопроводов.
Запорные клапаны эффективное средство повышения безопасности пользования газом.
Очень серьезной проблемой в нашей стране является недостаточная безопасность систем газоснабжения. Аварии на распределительных газопроводах, вызванные механическими повреждениями, коррозией, природными катастрофами, нарушением правил безопасности, небрежностью, происходят в различных регионах постоянно. Число жертв таких аварий достигает по стране десятков человек в год. Одним из путей повышения надежности и безопасности эксплуатации систем газоснабжения является внедрение современных технологий, включая применение полимерных труб и фитингов, не подверженных коррозии. Вопросы строительства сетей газораспределения и газопотребления, и, в частности, применение, установка и эксплуатация регулирующих и предохранительных устройств достаточно подробно рассмотрены в новой редакции соответствующей нормативной документации. В п. 4.1 СНиП 42–01–2002 «Газораспределительные системы» указывается, что «строительство сетей газораспределения …должно осуществляться … с установкой у каждого потребителя … предохранительных устройств…, в сетях газопотребления безопасность использования газа должна обеспечиваться техническими средствами и устройствами». Для предотвращения утечек при повреждении газопроводов нормативной документацией предусмотрено использование специальных запорных клапанов (контроллеров) на газопроводахотводах, ведущих к потребителю (п. 7.12, СНиП 42–01–2002 «Газораспределительные системы»), которые и являются такими устройствами. Существуют клапаны и для полимерных газопроводов. В статье мы хотели бы рассмотреть технические характеристики и свойства запорных клапанов, выпускаемых известной итальянской компанией NUPIGECO S.p.A. Эта компания, помимо широкого диапазона полимерных труб для газо- и водоснабжения, деталей с закладными нагревателями и гладких деталей (спиготов) под торговой маркой «Элофит» («Elofit»), хорошо зарекомендовавшими себя, производит запорные клапаны для полимерных газопроводов различных диаметров и давлений.
Продукция компании соответствует международным стандартам серии ISO 9001 и ISO 14001, сертифицирована в Российской Федерации. Запорные клапаны для газопроводов, обозначаемые в каталогах производителя как ESF (далее — клапаны ESF), являются простым и экономичным устройством, повышающим безопасность газораспределительной сети. Они позволяют уменьшить риски и повреждения, связанные с аварийными утечками газа. Клапаны автоматически срабатывают в результате резкого изменения расхода газа в газопроводе, полностью перекрывая его при повреждении. Клапаны ESF отличает высокая надежность, отсутствие необходимости в обслуживании, простота установки и невысокая стоимость. Их внешний вид и устройство показаны на Рис. 1.

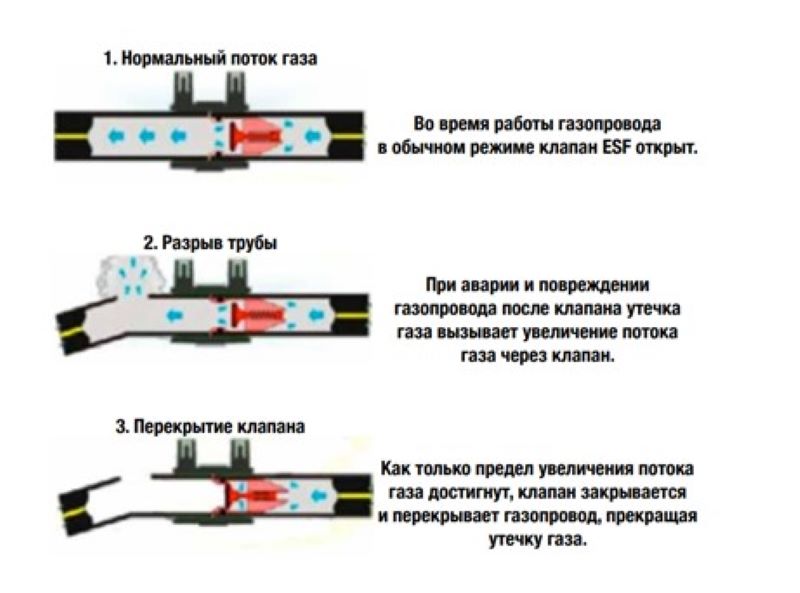

Рис. 2. Принцип действия клапана ESF.
Принцип действия таких клапанов
В обычном режиме клапан открыт и не препятствует потоку газа. Потеря давления на нем минимальна. При утечке газа вследствие повреждения газопровода перепад давления и увеличившийся поток газа приводят к закрытию клапана в течение не более 0,4 с. Пороговое значение увеличения потока газа, при котором клапан закрывается, может регулироваться. После ликвидации утечки и ремонта газопровода клапан ESF открывается. В зависимости от типа способы открытия клапанов ESF могут быть следующими:
- автоматическое открытие: через определенное время вследствие выравнивания давления и потока газа на входе и выходе клапана после ремонта и опрессовки газопровода клапан открывается сам;
- принудительное открытие: клапан открывают путем закачки воздуха, азота или другого инертного газа в трубу со стороны поврежденного участка для выравнивания давления на входе и выходе клапана в процессе ремонта поврежденного газопровода.
Виды установки клапана ESF
Клапаны ESF могут поставляться уже установленным в:
- отводящем патрубке седловидного отвода;
- в линейном отрезке полиэтиленовой трубы;
- в муфте с закладным нагревательным элементом.

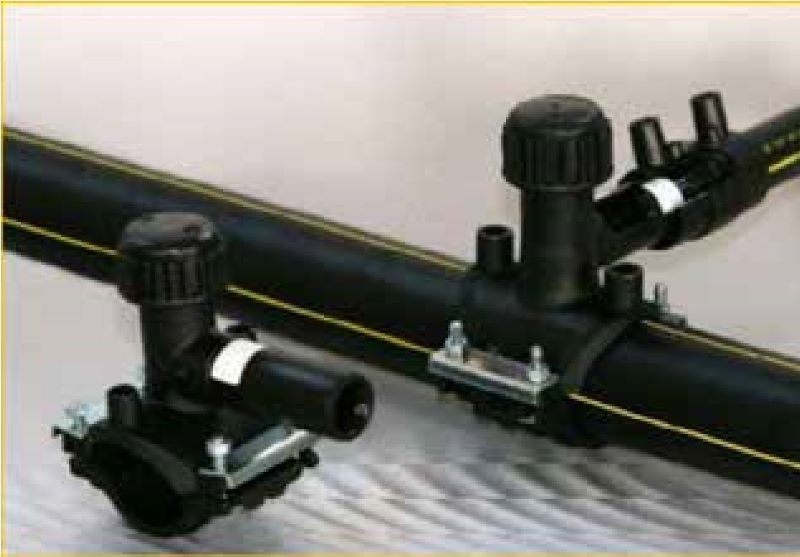

Рис.3. Седловидный отвод с установленным клапаном ESF

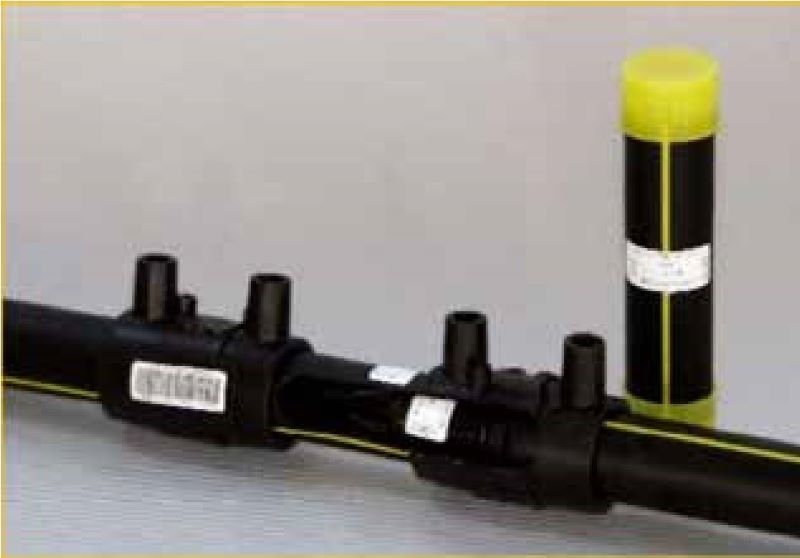

Рис.4. Участок полиэтиленовой трубы с установленным клапаном ESF

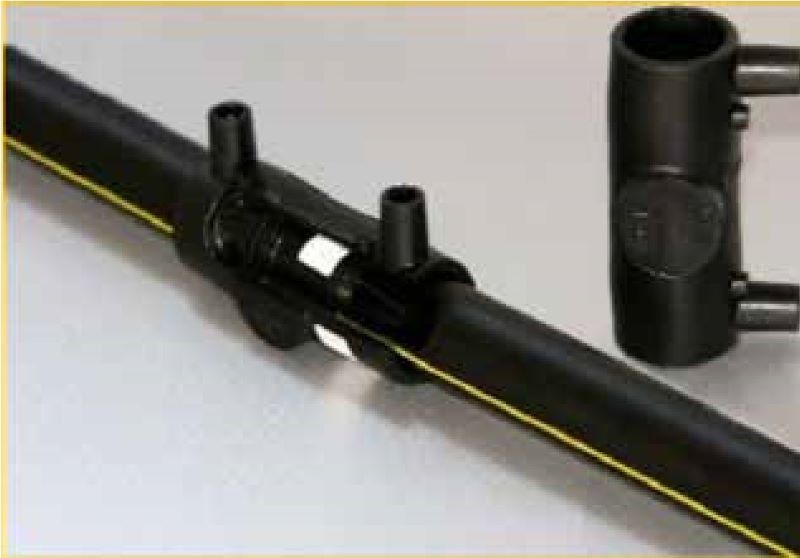

Рис.5. Муфта с закладным нагревательным элементом с установленным клапаном ESF
Клапаны ESF выпускаются компанией NUPIGECO следующей номенклатуры:
- В соответствии с европейскими стандартами NF Gas de France«SAPE102NF», Gas Natural «EMD17E» для ПЭ труб SDR11, наружным диаметром 20; 25; 32 мм для давления 0,5–5 бар (0,05–0,5 МПа).
- В соответствии с европейскими стандартами: DVGW«VP305–2», «GIS/EFV1» — для ПЭ труб SDR11 наружным диаметром 20; 25; 32; 40; 50; 63 мм для давления 0,025–0,5 бар (0,0025–0,05 МПа).
Запорные клапаны для полиэтиленовых газопроводов являются в настоящее время новинкой для наших строителей и эксплуатационных служб. Однако настала пора провести их широкую апробацию, о чем говорилось на самых разных уровнях уже не раз. Если результаты такой апробации окажутся положительными, внедрение подобных клапанов способно существенно снизить ущерб от аварий в сетях газораспределения нашей страны.
