Основные типы обратных клапанов
Обратные клапаны играют важную роль в системах трубопроводов — обеспечивают односторонний поток сред, не допуская их обратного движения. Они всегда есть в продаже в ассортименте Группы Компаний «CTF», которая более 20 лет занимается поставками материалов и комплектующих для строительства трубопроводных систем. Есть разные типы обратных клапанов, которые классифицируют по нескольким признаком. Это обеспечивает удобство выбора с учетом назначения, сферы применения, эксплуатационных условий и т.д.
Типы обратных клапанов по конструктивным особенностям
В первую очередь, рассмотрим виды и типы обратных клапанов по конструктивным особенностям запорного механизма:
- Подъемные. Основным рабочим элементом выступает диск, который при увеличении давления поднимается вверх, позволяя жидкости проходить. Как только давление снижается или поток меняется, диск закрывается под действием силы гравитации или пружины.
- Поворотные. Их рабочий элемент — диск поворачивается вокруг оси для открытия или закрытия потока сред. При отсутствии давления в системе срабатывает пружина либо запорное устройство закрывается под действием сил гравитации.
- Механические. Имеют двусторонний дисковый механизм, который открывается и закрывается под действием потока жидкости или газа, выполняются с пружиной или без нее.
- Затворные — прямого и поворотного типа. Диск перекрывает поток, когда меняется направление потока среды.
- Шаровые. Шар перекрывает поток при изменении направления, что требуется в системах, где недопустим обратный ток.
Самыми распространенными считаются клапаны обратные пружинного типа с уплотнительными элементами, обеспечивающими герметичность. Некоторые модели дополнительно оснащены крышкой для недопущения попадания пыли и грязи в механизм, что продлевает срок службы.
По способу монтажа
Также различают типы обратных клапанов трубопроводной арматуры по способу монтажа:
- муфтовые соединения с резьбой, выпускаются диаметром 15-80 мм, подходят для бытовых трубопроводных систем (водоснабжения, отопления и пр.), устанавливаются с использованием фум-ленты или льна;

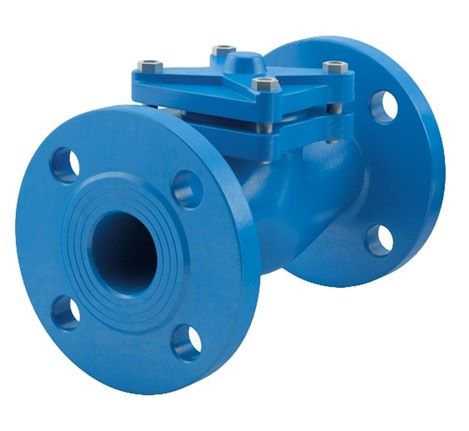

- фланцевые — оснащены фланцами с болтовыми креплениями, предназначены для установки на трубопроводы большого диаметра с возможностью демонтажа для обслуживания;
- межфланцевые с удлиненными шпильками используются в технологических трубопроводных системах диаметром до 700 мм;
- сварные для ответственных трубопроводов отличаются неразборным соединением с 100% герметичностью.
В ассортименте ГК «CTF» есть клапан обратный тип захлопка и другие разновидности этих обязательных элементов запорной и регулирующей арматуры, не допускающих обратного потока сред. Они подходят для установки на насосные станции — на входном и выходном патрубке, водонагреватели бойлерного типа, гидроприводы и прочие замкнутые циркуляционные системы, а также на технологические линии для защиты производственного оборудования предприятий химической, пищевой и нефтегазовой промышленности от повреждений, спровоцированных обратным током жидкостей или газов.
